Снятие и установка привода стеклоочистителя/ крышки

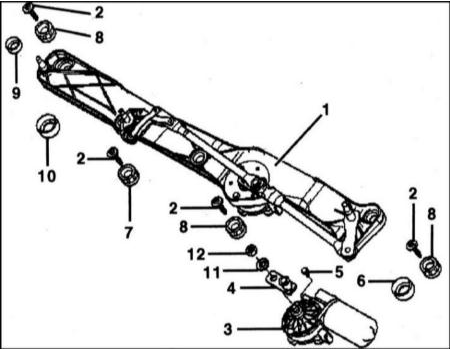

Привод стеклоочистителя
1 — консоль стеклоочистителя
2 — винт
3 — электродвигатель
4 — кривошип
5 — болт
6 — втулка подшипника, овальное отверстие
7 — втулка подшипника, круглое отверстие
8 — втулка подшипника, круглое отверстие
9 — кольцо демпфера, верхняя часть
10 — кольцо демпфера, нижняя часть
11 — пружинная шайба
12 — гайка
СНЯТИЕ
1. Пометьте положение рычагов стеклоочистителя на ветровом стекле. Для этого
можно воспользоваться клейкой лентой.
2. Снимите крышки с гаек крепления. Для этого можно воспользоваться, например,
небольшой отверткой.
3. Отверните гайки.
4. Снимите оба рычага привода щетки со стороны переднего пассажира.
* Не деформируйте рычаг. Он может сломаться! Рычаг с
подшипника снимайте специальным съемником, например, BMW-616000.
5. Снимите вверх крышку левого рычага.
6. Отверните гайку на подшипнике щетки и снимите рычаг наверх.
7. Снимите регулировочную шайбу рычага с подшипника. Шайба сидит очень прочно.
Для ее снятия требуется специальный съемник, например BMW-616000, обратитесь
также к иллюстрации 4.
8. Снимите вверх резиновое уплотнение на передней перегородке.
9. Отсоедините хомуты (2) у воздушных каналов (1) слева и справа. Поверните
каналы к центру автомобиля. Для этого отсоедините их от байонетных зажимов.
10. Снимите вставку фильтра всасываемого воздуха (3) слева и справа,
обратитесь к Разделу Замена фильтра воздуха салона.
11. Выньте сбоку скобу (4). Отсоедините сзади корпус фильтра (3) и снимите его.
12. Снимите крышку воздухоподвода. Для этого раскройте восемь зажимов, вынув
отверткой штифты.
13. Отверните винты крепления и снимите крышку привода щеток.
14. Снимите крышку кабеля, повернув предварительно на 90° все зажимы..
15. Расфиксируйте и снимите многопозиционное штекерное соединение. Для этого
сместите вниз рычаг фиксатора. Благодаря этому штекер отсоединяется от
контактов.
16. Отверните пять болтов крепления привода стеклоочистителя и выньте его.
УСТАНОВКА
1. Вставьте привод стеклоочистителя и закрепите болты от руки. Выставьте привод
так, чтобы он занял свое положение.
2. Закрепите привод (А) болтами в последовательности с 1 по 5 моментом 10 Нм.
3. Состыкуйте штекерное соединение и зафиксируйте его.
4. Установите крышку кабелей и зафиксируйте ее четырьмя зажимами.
5. Закрепите винтами крышку привода.
6. Установите крышку воздухоподвода. Закрепите ее зажимами.
7. Установите корпус воздушного фильтра и закрепите его спереди скобой.
8. Установите справа и слева фильтры чистого воздуха, обратитесь к Разделу
Замена фильтра воздуха салона.
9. Вставьте воздушный канал в байонетный затвор и зафиксируйте его, повернув
наружу. В конце поворота вставьте канал сначала вниз у фильтра, затем прижмите и
закрепите пластмассовым хомутом. Подвигайте канал в разные стороны, проверив
надежность его крепления. Второй канал установите аналогичным образом.
10. Поставьте резиновое уплотнение на передней стенке.
11. Установите регулировочную шайбу левого рычага очистителя и выставьте в
соответствии с ранее нанесенной маркировкой. Следите за тем, чтобы угол
установки щетки к ветровому стеклу составлял около 90°. Если угол отличается от
указанного сместите рычаг и регулировочную шайбу. Закрепите рычаг и
регулировочную шайбу моментом 40 Нм.
12. Закрепите крышку левого рычага.
13. Установите на место оба рычага привода правого очистителя.
14. Закрепите гайки моментом 25 Нм и спустя 15 мин еще раз подтяните моментом 25
Нм.
15. Наденьте крышки на гайки крепления.
