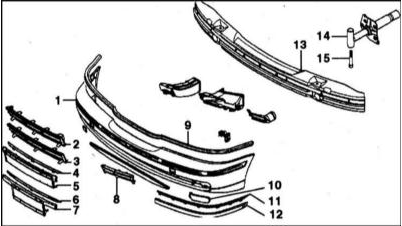

1 — облицовка
2 — решетка открывающая
3 — решетка закрывающая
4 — козырек
5 — подкладка
6 — козырек
7 — подкладка
8 — решетка
9 — уплотнитель
10 — крышка
11 — козырек
12 — упорная планка
13 — балка
14 — буфер
15 — болт

Передний бампер рассчитан таким образом, что он без повреждений выдерживает удар при скорости автомобиля до 4 км/час. При этом энергия удара поглощается внутренней алюминиевой балкой и двумя гидравлическими амортизаторами. Амортизаторы крепятся к двум легкосъемным деформирующимся элементам, так называемым ударным боксам. При скорости до 15 км/час энергия поглощается путем деформации гидравлических амортизаторов и ударных боксов, что исключает повреждение балок двигателя.

СНЯТИЕ

1. Отверните три наружных болта крепления козырьков колес слева и справа. Выньте козырьки сбоку из бампера (1). Обратитесь к сопроводительной иллюстрации.

* Передние колеса снимать не надо.

2. Отсоедините сверху и снимите декоративную решетку.

3. Отверните болты крепления Torx T50 бампера к амортизаторам слева и справа и снимите бампер.

4. Расстыкуйте штекерное соединение противотуманных фар и/или отсоедините шланги фароочистителей. Пережмите шланги зажимами, чтобы жидкость не вытекала.

УСТАНОВКА

1. Если необходимо, скомплектуйте узел бампера.
2. Установите горизонтально бампер с помощью ассистента. Состыкуйте штекерное соединение противотуманных фар и/или соедините шланги фароочистителей.
3. Вставьте бампер в боковые направляющие и нажмите на него.
4. Выставьте бампер параллельно кузову и закрепите винтами моментом 40 Нм.
5. Расстояние между бампером и кузовом должно составлять А = 5 ± 1 мм.

6. Отрегулируйте высоту бампера поворотом пластмассовых вставок (5) в амортизаторах.

7. Поставьте декоративную решетку, вставьте заклепки и вдавите их заподлицо.
8. Закрепите передний козырек колеса.
