От состояния светотехнического оборудования во многом зависит безопасность движения. Поэтому замену ламп производите с неукоснительным соблюдением всех правил. Выполнение незнакомых или не описанных в данном руководстве работ поручайте СТОА BMW.

Не дотрагивайтесь до стеклянных колб новых ламп голыми руками, потому что даже незначительные загрязнения пригорают к поверхности колбы, сокращая срок службы лампы. Пользуйтесь для этого чистым платком, бумажной салфеткой и т. п.

или берите лампу за цоколь.◄

Комплект запасных ламп можно приобрести на СТОА BMW.

Чтобы не обжечься, перед заменой дайте лампам остыть.◄

Во избежание короткого замыкания перед любыми электромонтажными работами выключите ремонтируемое устройство. При замене ламп неукоснительно соблюдайте все инструкции их изготовителя. Это позволит избежать травм и повреждения лампы.◄

При уходе за фарами следуйте указаниям.

Замену ламп, обращение с которыми здесь не описано, производите на СТОА BMW.◄

Светодиоды

Для подсветки органов управления, средств индикации и другого внутреннего оборудования автомобиля используются светодиоды. Светодиоды имеют много общего с обычными лазерами и официально называются светоизлучающими диодами класса 1.

На открытые светодиоды нельзя смотреть часами, так как это может вызвать раздражение сетчатки, поэтому они закрыты крышками, которые фильтруют их излучение. Не удаляйте эти крышки.◄

Ксеноновые фары

У этих ламп очень большой срок службы, поэтому вероятность их выхода из строя очень мала. Если лампа перегорела, продолжить движение можно с включенными противотуманными фарами (если это позволяют правила страны пребывания), учитывая то, что видимость снижена.

Работы с ксеноновым светотехническим оборудованием, включая замену ламп, выполняются только на СТОА BMW. Высокое напряжение в этом оборудовании опасно для жизни.◄

Стояночные и парковочные огни, постоянный ближний свет

Лампа 35 Вт, H8

Лампа находится под давлением.

Надевайте очки и перчатки. Опасность травмирования при повреждении лампы.◄

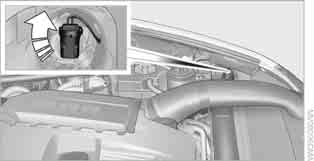

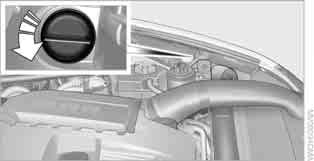

1. Поверните против часовой стрелки и снимите крышку.

2. Левая сторона:

поверните патрон лампы по часовой стрелке, см. стрелку, и выньте его.

Правая сторона:

поверните патрон лампы против часовой стрелки и выньте его.

3. Отсоедините разъем и замените лампу.
4. Установка осуществляется в обратной последовательности.

Передние указатели поворота

Лампа 24 Вт, PY24W

1. Поверните патрон лампы против часовой стрелки и выньте лампу.

2. Поверните лампу с патроном по часовой стрелке и замените ее.
3. Установка осуществляется в обратной последовательности.

Блоки задних фонарей

► Указатель поворота, фонарь заднего хода: лампа 21 Вт, H21W
► Стоп-сигнал, задний противотуманный фонарь: лампа 21 Вт, P21W
► Габаритный фонарь: светодиодный.

При неисправности этого светотехнического оборудования обращайтесь на СТОА BMW.

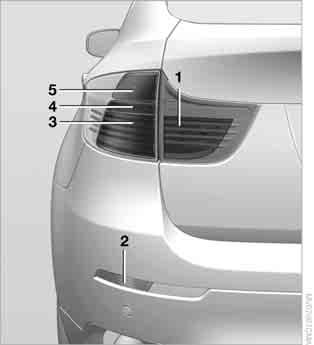

Конфигурация блоков задних фонарей

1 Габаритный фонарь
2 Задний противотуманный фонарь
3 Стоп-сигнал/габаритный фонарь
4 Фонарь заднего хода
5 Указатель поворота

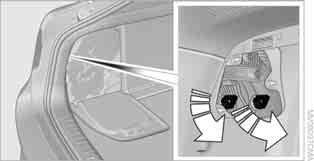

Стоп-сигналы

1. Откройте крышку в бортике багажного отсека.
2. Выньте аптечку и знак аварийной остановки.
3. Поверните патрон лампы против часовой стрелки и выньте его.

4. Слегка нажав, поверните лампу против часовой стрелки, выньте и замените ее.
5. Установка осуществляется в обратной последовательности.

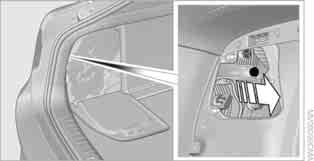

Указатели поворота

1. Откройте крышку в бортике багажного отсека.
2. Выньте аптечку и знак аварийной остановки.
3. Выньте патрон с лампой и замените лампу.

4. Установка осуществляется в обратной последовательности.

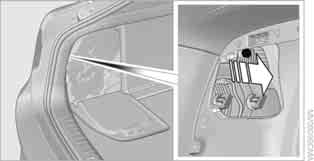

Фонари заднего хода

1. Откройте крышку в бортике багажного отсека.
2. Выньте аптечку и знак аварийной остановки.
3. Выньте патрон с лампой и замените лампу.

4. Установка осуществляется в обратной последовательности.

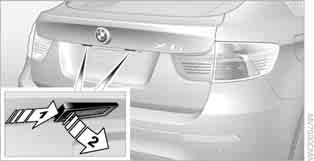

Фонари подсветки номерного знака

Лампа 5 Вт, C5W

1. Отверткой сдвиньте фонарь вправо, см.

стрелку 1.

2. Выньте фонарь, см. стрелку 2.
3. Замените лампу.
4. Установите на место фонарь.

Центральный стоп-сигнал

Этот фонарь светодиодный. При неисправности этого светотехнического оборудования обращайтесь на СТОА BMW.
