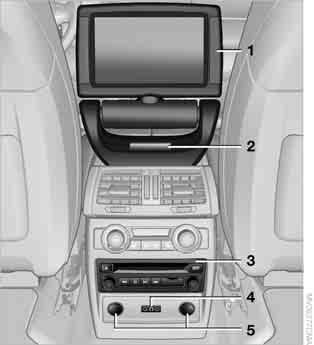

Элементы управления

1 Дисплей
2 Инфракрасный порт для наушников
3 CD/DVD-плеер
4 Гнездо для подключения наушников: разъем 3,5 мм
5 Розетки 12 В
Складывание дисплея
Прежде чем развернуть чехол для лыж или погрузить в автомобиль громоздкий багаж, сложите дисплей, чтобы уберечь его от повреждений.
Чтобы не повредить сложенный дисплей, не опирайтесь
на него локтем или рукой и не открывайте крышки среднего подлокотника.◄

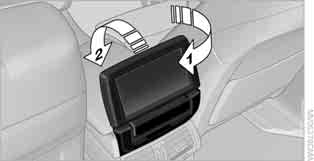

1. Поверните дисплей, см. стрелку 1.
Дисплей выключается.
2. Сложите дисплей, см. стрелку 2.
Раскладывается дисплей в обратной последовательности.
