Снятие и установка крышки багажника

Крышка багажника

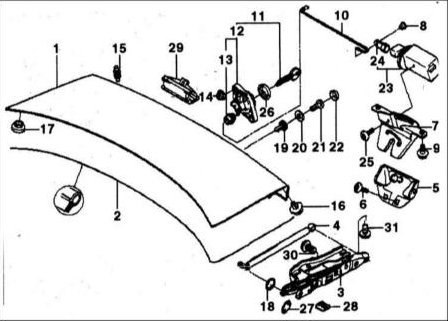

Крышка багажника
1 — крышка багажника
2 — уплотнение
3 — петля
4 — газонаполненный амортизатор
5 — запорный элемент
6 — винт Torx с шайбой
7 — замок
8 — втулка
9 — винт Torx с шайбой
10 — соединительная штанга
11 — замок с ключом
12 — замок с кодом
13 — стопор
14 — стопорная гайка
15 — упор с выталкивателем
16 — упор
17 — резиновая пробка
18 — стопорная шайба
19 — гайка
20 — шайба
21 — саморез
22 — колпачок
23 — регулировочный привод
24 — соединительный элемент
25 — винт Torx для пластмассы
26 — уплотнение
27 — упор
28 — упор
29 — рукоятка нажимная
30 — винт Torx с шайбой
31 — винт Torx с шайбой

СНЯТИЕ

1. Отсоедините облицовку.
2. Вытяните из крышки багажника жгут кабеля. Для этого расстыкуйте штекерное соединение лампы освещения номерного знака и единого замка. Закрепите на штекерах шнур.

* Шнур оставьте в крышке багажника, чтобы проще было поставить на место жгут.

3. Пометьте фломастером положение крышки багажника у петель (стрелка на сопроводительной иллюстрации).
4. Подведите надежную опору под крышку багажника или попросите ассистента подержать ее.
5. Ослабьте винты (1) слева и справа. Винты (2) выверните.

6. Снимите крышку багажника с помощью ассистента.

6. Снимите крышку багажника с помощью ассистента.

УСТАНОВКА

1. Поставьте крышку багажника на место с помощью ассистента. Вверните винты (1), не затягивая их.
2. Выставьте крышку в соответствии с маркировками и закрепите винтами.
3. Если устанавливается новая крышка, отрегулируйте ее положение.
4. Втяните в крышку шнур с электрическими проводами лампы освещения номерного знака и единого замка и состыкуйте штекерное соединение.
5. Установите облицовку, замените поврежденные зажимы.
