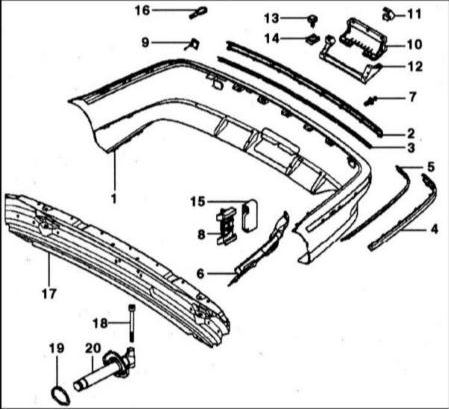

1 — облицовка
2 — задняя упорная планка
3 — центральный козырек
4 — боковая упорная планка
5 — козырек
6 — теплоизоляция
7 — заклепка
8 — держатель
9 — крышка буксировочного гака
10 — крышка
11 — зажим
12 — усилитель
13 — саморез
14 — гайка
15 — скользящий элемент
16 — буксировочный гак
17 — балка
18 — болт
19 — уплотнение
20 — амортизатор

Задний бампер рассчитан таким образом, что он без повреждений выдерживает удар при скорости автомобиля до 4 км/час. При этом энергия удара поглощается внутренней стеклопластиковой балкой и двумя гидравлическими амортизаторами.

СНЯТИЕ

1. Отверните болты крепления левого и правого задних козырьков колес. Для этого выньте зажим, предварительно выбив штифты в центре зажимов с помощью коленчатого торцевого ключа (2.5 - 3.0 мм). Если штифты имеют крышку, выньте сначала штифты отверткой, затем снимите зажим. После этого снимите козырьки колес сбоку у амортизаторов.

* Колеса снимать не нужно.

2. Откройте багажник, снимите заднюю облицовку, обратитесь к Разделу Снятие и установка задней облицовки багажника.
3. Отверните три гайки крепления бампера ключом 13 мм слева и справа.

4. У автомобиля с дистанционным контролем парковки отрежьте ленточный хомут, расстыкуйте штекерное соединение и освободите кабель. Оттяните бампер немного назад и выньте кабельную втулку и кабель.
5 Выньте бампер назад с помощью ассистента.

УСТАНОВКА

1. Если необходимо, соберите бампер в один узел, см. иллюстр. в начале раздела.
2. Если необходимо, наденьте на амортизатор пластмассовый колпачок. Колпачок при снятии амортизатора часто остается в гнезде.

3. Вставьте бампер с помощью ассистента в боковые направляющие (1) и сместите его назад, установите сбоку передний элемент и сдвиньте его до упора вперед. При этом передняя направляющая должна зайти в зацеп (2) у бампера.

4. У автомобиля с дистанционным контролем парковки вставьте кабельную втулку и кабель. Состыкуйте штекерное соединение и закрепите кабель ленточным хомутом, также как перед снятием.
5. Немного приподнимите бампер, выставите его параллельно и закрепите моментом 20 Нм. Расстояние между бампером и кузовом должно составлять 5±1 мм.
6. Высота установки бампера регулируется при снятом амортизаторе путем поворота пластмассовой вставки с внутренним шестигранником.
7. Установите заднюю облицовку в багажнике.
8. Установите задние козырьки колес, закрепите зажимы и вставьте до упора предохранительные штифты.
