Разделительная сетка

При втягивании сетки придерживайте ее руками. В противном случае можно

повредить сетку или пораниться.◄ При втягивании сетки придерживайте ее руками. В противном случае можно повредить сетку или пораниться.◄

При багажном отсеке нормальной вместимости

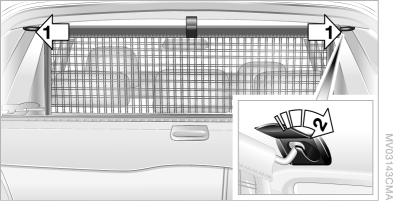

Возьмитесь за петлю и вытяните сетку из втяжного устройства. Вставьте штангу сетки в скобы с обеих сторон, см. стрелку 1. Делать это удобнее со стороны заднего сиденья.

Чтобы убрать сетку, возьмитесь за штангу с обеих сторон и выведите ее из скоб, см. стрелку 2. При втягивании сетки придерживайте ее рукой.

При увеличенном объеме багажного отсека

1. Откиньте обе задние спинки, см. „Увеличение объема багажного отсека“.

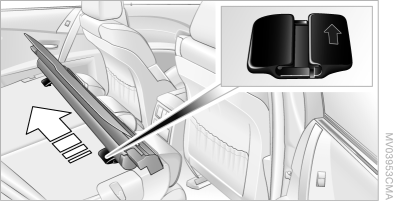

2. Отоприте втяжное устройство с обеих сторон, см. стрелку 1.

3. Потяните втяжное устройство на себя, см. стрелку 2, стараясь его не перекашивать.

3. Потяните втяжное устройство на себя, см. стрелку 2, стараясь его не перекашивать.

4. Вставьте втяжное устройство в направляющие на тыльной стороне задних спинок.

4. Вставьте втяжное устройство в направляющие на тыльной стороне задних спинок.

5. Осторожно вытяните сетку и закрепите ее в передних скобах так, как это описано в разделе „При багажном отсеке нормальной вместимости“. Делать это удобнее со стороны переднего сиденья.

Убирается сетка в обратной последовательности. В конце вставьте втяжное устройство с обеих сторон в крепления до фиксации.

При этом исчезает красный индикатор в углублении ручки. Чтобы проверить фиксацию втяжного устройства, подергайте за него.
