Блоки задних фонарей

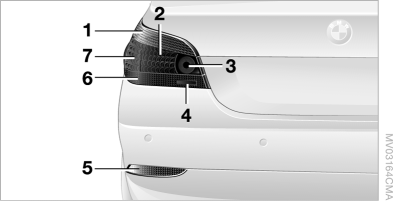

Седан

► Указатель поворота: лампа 21 Вт, PY 21 W
► Фонарь заднего хода: лампа 16 Вт, W 16 W
► Остальные фонари: лампа 21 Вт, P 21 W

1 Указатель поворота

1 Указатель поворота
2 Габаритный фонарь
3 Габаритный и задний противотуманный фонарь
4 Фонарь заднего хода
5 Отражатель
6 Отражатель
7 Парковочный фонарь, габаритный фонарь и фонарь стоп-сигнала

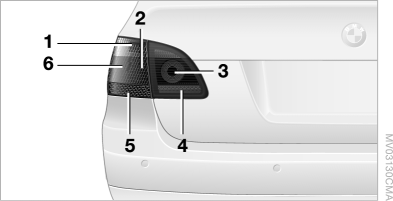

Touring

► Указатель поворота: лампа 21 Вт, PY 21 W
► Фонарь заднего хода и задний противотуманный фонарь: лампа 16 Вт, W 16 W
► Остальные фонари: лампа 21 Вт, P 21 W

1 Указатель поворота

1 Указатель поворота
2 Габаритный фонарь
3 Задний противотуманный фонарь
4 Фонарь заднего хода
5 Отражатель
6 Парковочный фонарь, габаритный фонарь и фонарь стоп-сигнала
