Подсоединение вспомогательныхкабелей

избежание искрообразования и травм строго соблюдайте последова тельность действийВо избежание искрообразования и травм строго соблюдайте последова тельность действий при подсоединении вспомогательных кабелей.◄

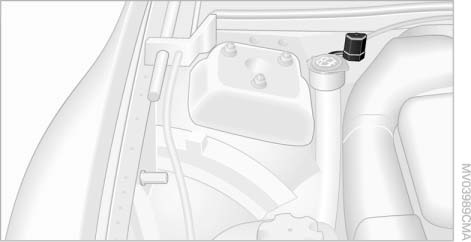

Под капотом Вашего автомобиля имеется так называемый вывод для подключения внеш него источника питания, который дублирует плюсовую клемму аккумулятора, см. также вид моторного отсека на странице 102. Его крышка отмечена знаком „+“.

1. Откройте крышку вывода для подключе ния внешнего источника питания.

2. Подсоедините один зажим вспомогатель ного кабеля „+“ к плюсовой клемме акку

2. Подсоедините один зажим вспомогатель ного кабеля „+“ к плюсовой клемме акку мулятора или к выводу для подключения внешнего источника питания на помо гающем автомобиле.

3. Второй зажим кабеля закрепите на плюсовой клемме аккумулятора или на выводе для подключения внешнего источника питания у запускаемого авто мобиля.

4. Подсоедините один зажим вспомогатель ного кабеля „–“ к минусовой клемме ак кумулятора или к массе двигателя или кузова на питающем автомобиле.

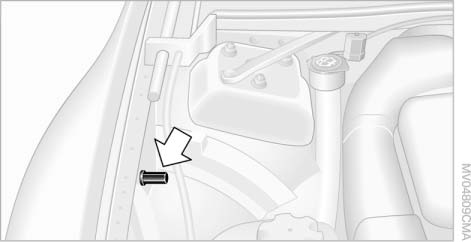

В качестве массы автомобиля или минусовой клеммы на Вашем BMW служит специальная гайка.

5. Второй полюсный зажим установите на минусовой полюс аккумулятора или массу

5. Второй полюсный зажим установите на минусовой полюс аккумулятора или массу двигателя или кузова запускаемого автомобиля.
