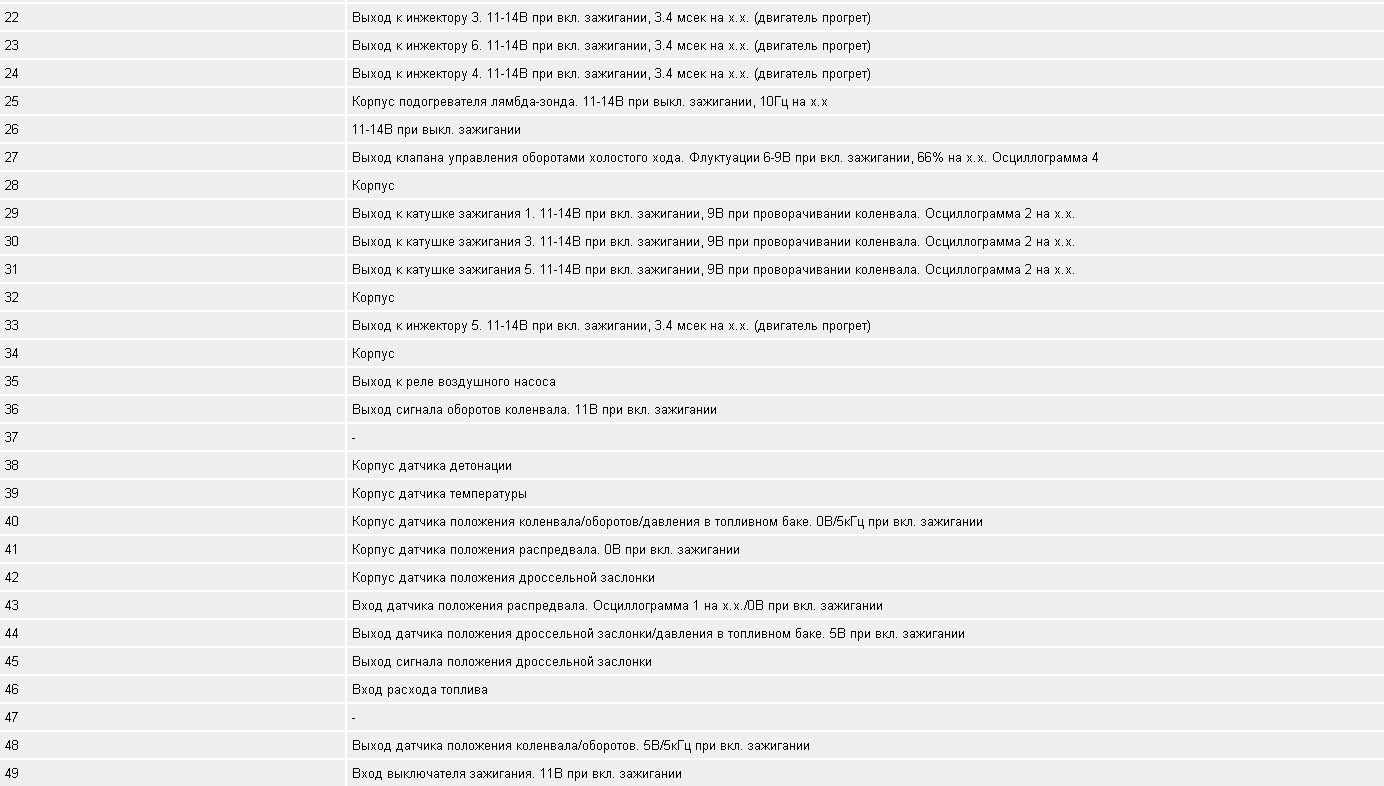

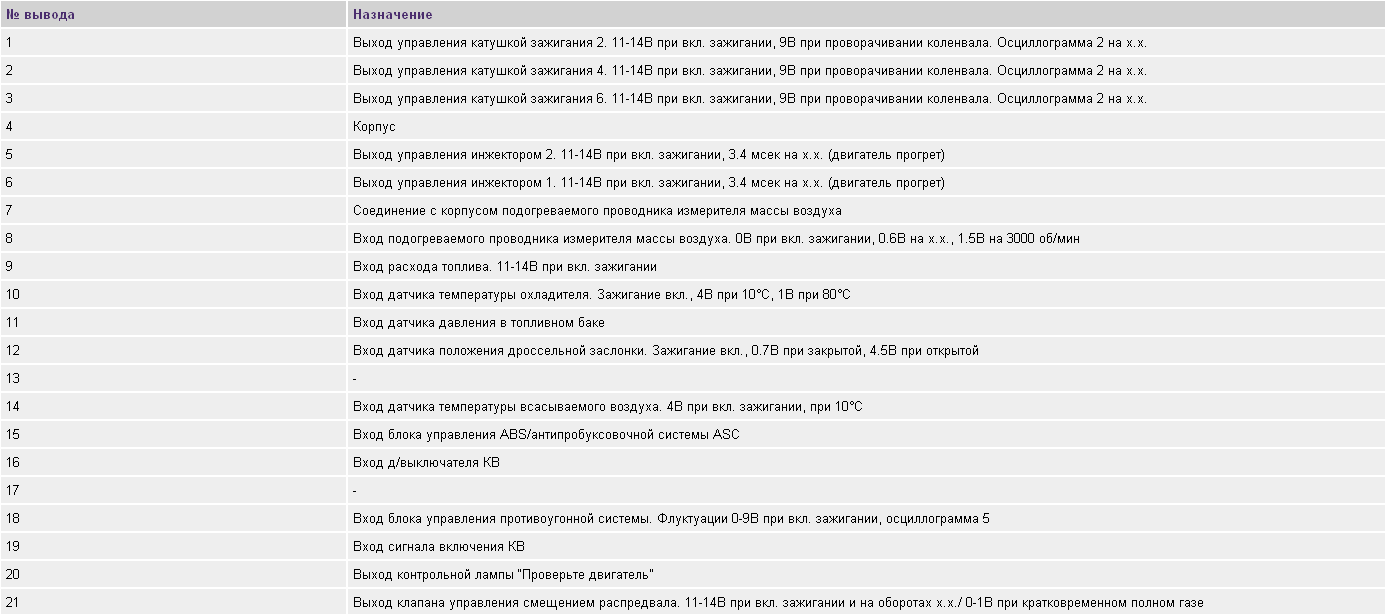

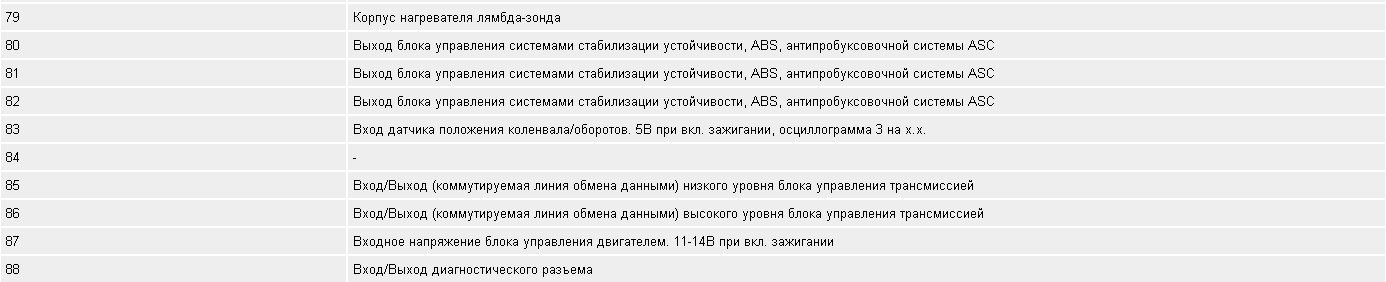

Осциллограммы сигналов на выводах разъема блока управления двигателем

Система бортовой диагностикиСистема бортовой диагностикиСистема бортовой диагностикиСистема бортовой диагностики
