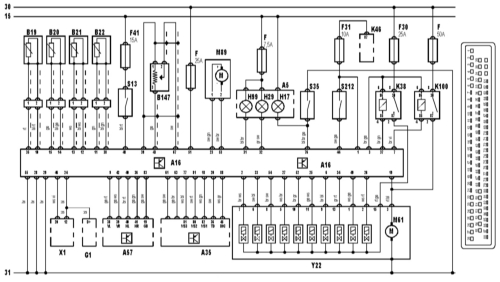

Система антиблокировки тормозов и разъем блока управления ABS. Все модели

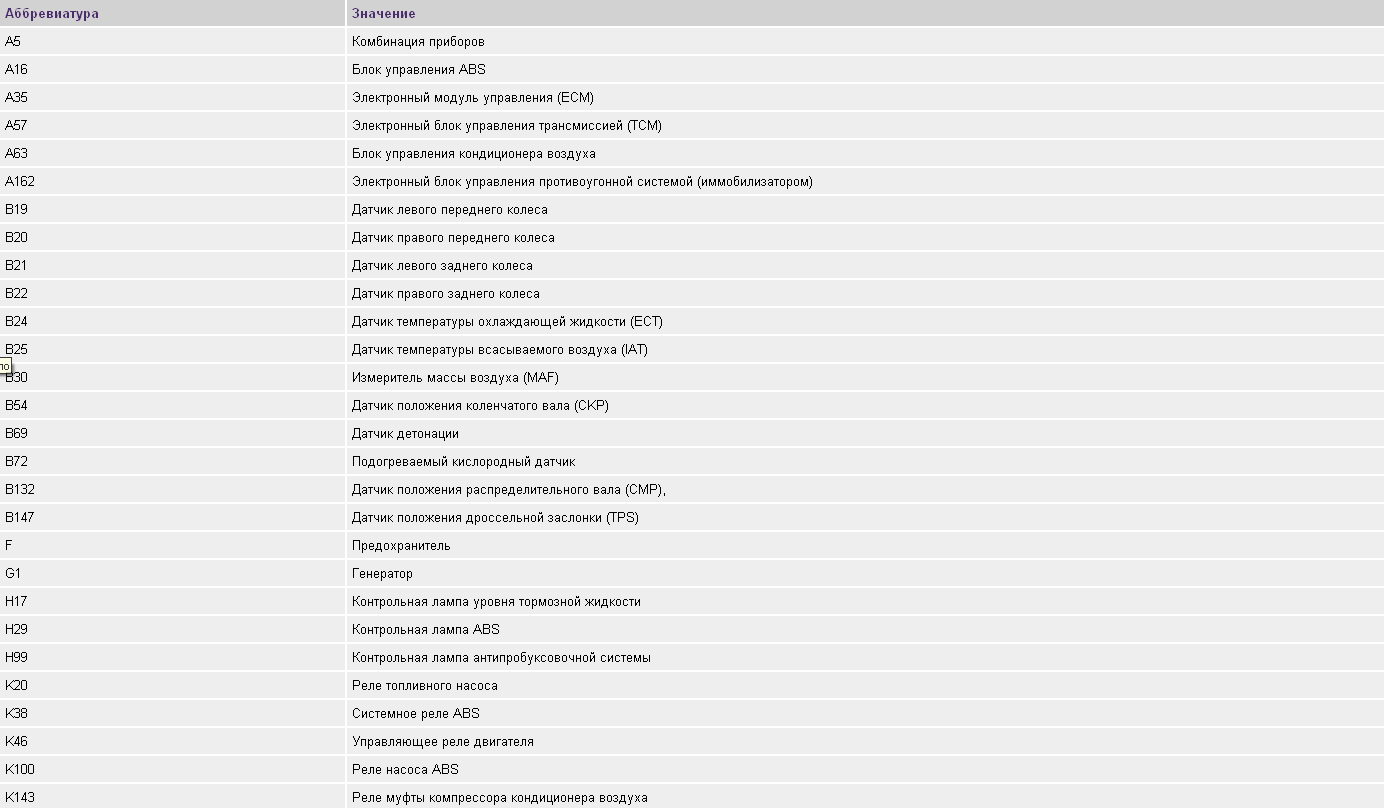

Пояснения к схеме

Пояснения к схеме

Обозначения цветов на схемахОбозначения цветов на схемах

Обозначения цветов на схемах

BL Синий
BR Коричневый
EL Кремовый
GE Желтый
GN Зеленый
GR Серый
NF Прозрачный
OG Оранжевый
RS Розовый
RT Красный
SW Черный
VI Фиолетовый
