Крепление гидронасоса

Крепление гидронасоса
Крепление гидронасоса

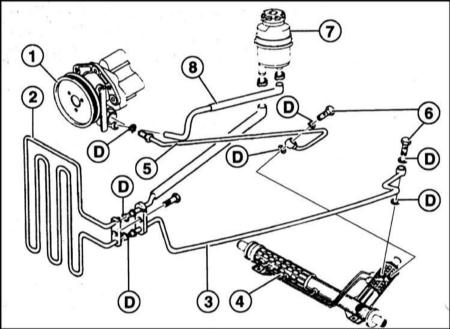

1 — гидронасос
2 — масляный радиатор
3 — трубопровод возврата
4 — рулевой механизм
5 — напорный трубопровод
6 — полый болт
7 — резервуар
8 — всасывающий шланг
D — уплотнительное кольцо

Крепление гидронасоса представлено на сопроводительной иллюстрации.
Крепление гидронасоса представлено на сопроводительной иллюстрации.

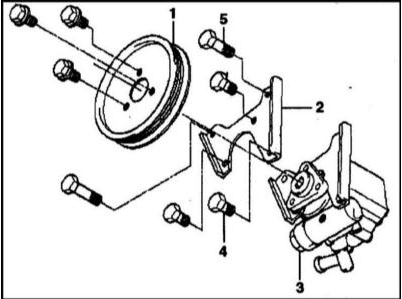

1 — шкив
2 — держатель
3 — гидронасос
4 — болт М8 х 95
5 — болт М8 х 65

* При отсоединении опоры от блока цилиндров запомните положение и запишите число дистанционных шайб, чтобы поставить их на прежнее место. Момент затяжки 20 Нм.
