Снятие и установка тормозных колодок стояночного тормоза

Стояночный тормоз

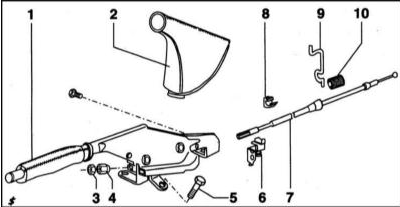

Стояночный тормоз
1 — рычаг стояночного тормоза
2 — крышка
3 — контргайка
4 — регулировочная гайка
5 — болт
6 — выключатель стояночного тормоза
7 — трос
8 — хомут
9 — держатель троса
10 — втулка

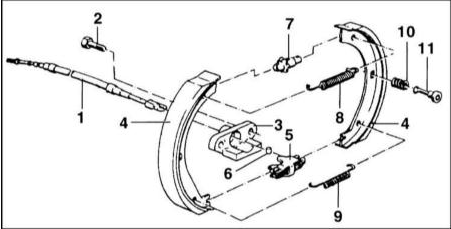

1 — трос
1 — трос
2 — болт
3 — опора
4 — тормозная колодка
5 — замок
6 — палец
7 — регулировочный винт
8 — нижняя стяжная пружина
9 — верхняя стяжная пружина
10 — пружина сжатия
11 — штифт

СНЯТИЕ

1. Снимите задний тормозной диск.

2. Отсоедините переднюю стяжную пружину. Проверьте пружину. Пружину со

2. Отсоедините переднюю стяжную пружину. Проверьте пружину. Пружину со следами ржавчины замените.

3. Немного сожмите торцевым ключом 5 мм пружину сжатия, поверните на 90° и

3. Немного сожмите торцевым ключом 5 мм пружину сжатия, поверните на 90° и снимите пружину с колодки.

4. Аналогичным образом снимите пружины с других тормозных колодок.

4. Аналогичным образом снимите пружины с других тормозных колодок.
5. Разведите колодки вверху и снимите их вниз.

Установка

Установка

Тормозные колодки обязательно заменяйте на обоих колесах сразу.

УСТАНОВКА

1. Нанесите тонкий слой смазки “Molykote-Paste G” на скользящие поверхности и палец замка.
2. Введите замок с пальцем (2) в трос привода стояночного тормоза.

3. Разверните устройство регулировки тормозных колодок (1). Резьбу слегка

3. Разверните устройство регулировки тормозных колодок (1). Резьбу слегка смажьте “Molykote” и заверните опять.
4. Установите устройство регулировки тормозных колодок снизу между колодками. Соедините внизу стяжную пружину (2) (пружина меньшего диаметра).

5. Вставьте тормозные колодки. Вверху они должны войти в пазы замка.

5. Вставьте тормозные колодки. Вверху они должны войти в пазы замка.

6. Сожмите две пружины тормозных колодок торцевым ключом 5 мм, одновременно

6. Сожмите две пружины тормозных колодок торцевым ключом 5 мм, одновременно повернув их на 90°. В закрытом положении маркировка находится на головке болта, как показано на сопроводительной иллюстрации.

7. Зацепите щипцами верхнюю стяжную пружину.

7. Зацепите щипцами верхнюю стяжную пружину.
8. Тормозные колодки (стрелки на сопроводительной иллюстрации) должны прилегать к опоре тормозного щита.

9. Установите тормозной диск и заднее колесо.

9. Установите тормозной диск и заднее колесо.
10. Отрегулируйте стояночный тормоз, обратитесь к Разделу Регулировка стояночного тормоза.

* Если тормозные колодки стояночного тормоза заменялись, они должны быть приработаны на дороге с не интенсивным транспортным движением следующим образом:
Со скорости 40 км/час осторожно затяните стояночный тормоз так, чтобы начался процесс торможения. Сохраняя скорость, затяните тормоз на один зубец и проедьте еще около 400 м. Отпустите тормоз и дайте ему охладиться. Указанный процесс приработки независимо от замены колодок рекомендуется проводить раз в квартал, т. к. при этом с рабочих поверхностей тормозов снимается появившаяся ржавчина и отложившиеся продукты износа.
