Система выпуска отработавших газов

Общая информация

Система выпуска отработавших газов состоит из двух приемных труб, которые у моделей 520i, 523i и 525tds установлены перед каталитическим преобразователем. Далее установлены дополнительный и основной глушители.

Система выпуска моделей 520i, 523i

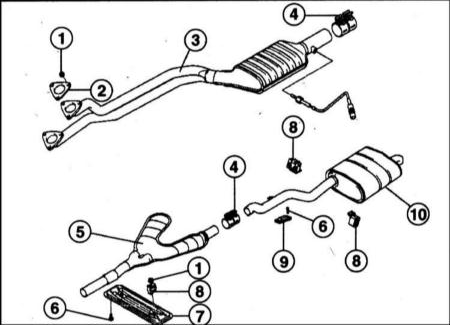

Система выпуска моделей 520i, 523i
1 — гайка
2 — прокладка
3 — приемная труба с каталитическим
преобразователем
4 — хомут
5 — дополнительный глушитель
6 — болт
7 — траверса
8 — резиновая опора
9 — гаситель колебаний
10 — основной глушитель

Система выпуска модели 525tds

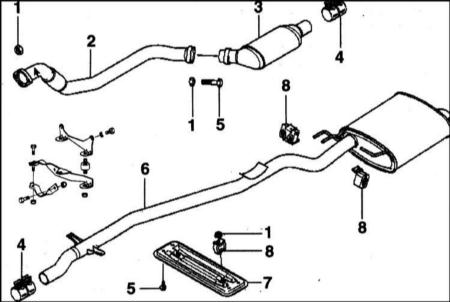

Система выпуска модели 525tds
1 — гайка
2 — приемная труба
3 — каталитический преобразователь
4 — хомут
5 — болт
6 — дополнительный глушитель
7 — траверса
8 — резиновая опора

У модели 528i система выпуска отработавших газов в области каталитического преобразователя и концевой трубы двухпоточная. В обеих приемных трубах у бензинового двигателя установлены датчики кислорода.

Приемная труба соединена болтами с выпускным коллектором (бензиновый двигатель) или турбокомпрессором (турбодизель). При ремонте части могут заменяться по отдельности.

Система выпуска модели 528i

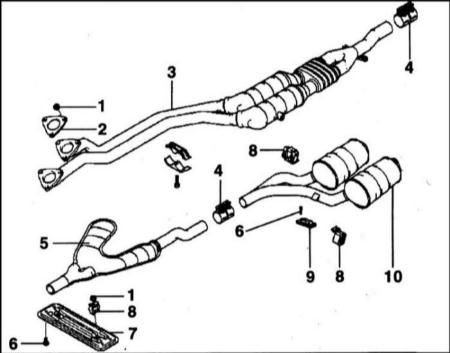

Система выпуска модели 528i
1 — гайка
2 — приемная труба
3 — каталитический преобразователь
4 — хомут
5 — болт
6 — дополнительный глушитель
7 — траверса
8 — резиновая опора
